冷机群控是利用自动控制技术对冷热站系统的冷水机组、水泵、冷却塔和阀门等相关设备进行自动化的监控，并根据用户要求或负荷情况自动加载或卸载冷机及相关辅助设备，以使冷站系统设备达到较高效率的运行状态，也是实现管理节能的重要技术手段冷机群控是实现冷水机组节能、高效和稳定运行的一个非常有效的技术手段。

中央空调冷机群控及管理节能系统可以充分满足冷水机组系统对舒适性、稳定性、安全性、节能性的要求。

（1）舒适：根据需求端负荷的大小，通过负荷调节等控制程序准确控制制冷机组的运行数量和每台制冷机组的运行工况，实现按需供冷（热），减少需求端的温湿度变化幅度。

（2）稳定：通过机组轮换、故障保护、故障备机自动启动和优先运行等技术，可以减少停机时间、均衡机组运行时间和延长机组的使用寿命。

（3）安全：通过设备联锁、故障复位和参数保护等技术，确保冷水机组的运行安全。

（4）节能：通过需求端负荷跟随减少了冷机的低中央空调效运行区间，采用冷机出水温度重设定技术减少冷机的频繁加减载荷，通过设备联锁减少辅机无效工作时间和各设备的开停机时间间隙，从而达到节能并降低运行费用的目的，同时可以做到机房无需人值守。

该系统特别适用于对中央空调系统要求较高的酒店和办公楼等用户，以及需求端负荷波动比较大的用户，达到更高的节能经济效益。

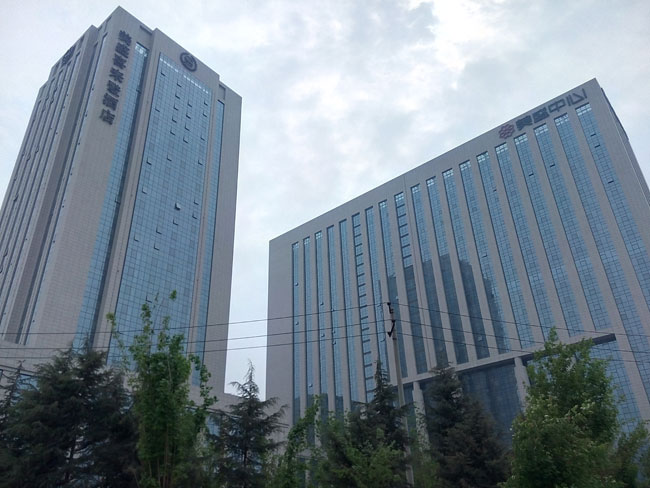

目前美盛中心写字楼空调系统配置有4台约克主机，全年运行分为夏季供冷/冬季采暖两种模式，由水循环系统将冷量带到室内，经风机盘管进行换热供冷；冷机群控系统主要受控设备如下表：

美盛中心写字楼冷机群控系统：

1     中央空调主机     YORK 冷机 4  台

2     冷冻水循环泵     3台75Kw；1台  55KW 4 台

3     冷却水循环泵     3台75Kw；1台  55KW 4 台

4     热水泵站热水循环泵 75 Kw 2 台

5     换热器                 2 台

6     冷却塔风机（双风机）7.5 Kw 4 台

美盛中心酒店冷机群控系统：

1 中央空调主机YORK 冷机 3 台

2 冷冻水循环泵     4 台

3 冷却水循环泵     3 台

4 热水泵站热水循环泵 3 台

5 锅炉             2 台

6 冷却塔风机（双风机） 3 台

中央空调制冷机房设备节能集控系统（下文称系统）是大型公共建筑中央空调优化运行的智能控制设备。产品应用现代计算机技术、智能控制技术、系统集成技术和变频调速技术等，根据中央空调负荷及环境的变化择优选择空调系统的运行参数，实现空调运行参数的实时检测、集成分析、动态优化和在线调节，实现变负荷工况下整个空调系统的优化运行，大大提高空调系统的能源利用效率。

1、系统组成

系统应由以下设备构成：总控单元（即管理主机）、冷冻水循环泵控制单元、冷却水循环泵控制单元、换热站控制单元、冷却塔控制单元等；各单元控制器均独立设置；

总控单元是系统的控制中枢，由控制主机、系统控制盘、控制软件等构成，其强大的控制软件具有对空调系统运行进行集中监视、控制和管理等功能。可接对制冷主机进行连锁启/停控制。

冷冻水循环泵控制单元、冷却水循环泵控制单元、冷却塔控制单元和换热站控制单元是空调水系统设备的控制设备，由FEC控制器、变频器、低压器件组等构成，上述各控制单元可接受中央控制器的指令对受控设备进行联动控制。

2、网络结构

该系统的网络结构应由管理层和控制层构成。管理层为总控单元；控制层为冷冻水循环泵控制单元、冷却水循环泵控制单元、冷却塔控制单元和换热站控制单元等。

管理层由总控单元（NCE）引出一路RS 485通信总线，与控制层各个单元控制设备进行通信，实现控制指令和采样数据的交互。

3、系统需具备的特点

3.1整体优化、全局控制

将整个空调系统作为一个有机的整体考虑，以整个空调系统总能耗最少为目标，寻找各种负荷工况下各个环节间热量传递的不平衡点（即低效率点），并对症解决， 实现空调系统各个环节间的匹配和协调运行，以最低的系统能耗完成空调制冷系统逆向传热全过程的热平衡，从而获得最佳的系统效率。

3.2动态优化、实时控制

通过对空调运行参数不断进行采样、分析、优化和校正（自寻优），找出负荷与环境变化时各个环节（首先是低效率环节）的最佳运行参数，并实时在线调节，使空调系统的运行及时跟上环境和负荷的变化，保持与负荷及环境变化的协调，始终运行于最优或接近最优的工作状态。

4、系统的功能要求

4.1、夏季工作模式:

A、热交换机组关闭，停止使用。

B、制冷机组根据空调总管供回水温度及流量自动调整或投入运行台数。其相配套水泵、冷却塔、切换阀按照先开切换阀—冷却水蝶阀--冷却水泵（与冷机对应）--冷却塔风机（与冷却水泵对应，根据出水温度自动调节风扇转速）----冷冻水蝶阀--冷冻水泵（转速根据供回水压差自动调整并与压差旁通阀配套使用）--开启制冷机。停机顺序相反。

4.2、冬季运行模式：

1）办公部分

A、制冷机组，停止使用。

B、一次侧电动蒸汽调节阀根据二次负荷侧供水温度智能调节蒸汽供气量；二次侧2台热水循环泵互为备用，根据二次侧供回水总管压力智能调节循环水量；

2）酒店部分

A、制冷机组，停止使用。

B、对供地下一层热力管道的2台锅炉通过网关进行集成，监测内部参数（仅监测不控制）。

C、对3台热水循环泵（G-4）根据供回水压力进行变频控制，调节供水水量，同时监测供回水温度；

4.3、过渡季节运行模式：

考虑到酒店过渡季节部分客人会有制冷需求，此时关闭冷机及相应阀门，开启板式换热器一二次侧阀门，通过冷却塔和冷却水泵提供冷源，以满足客房制冷需求，其他季节，关闭换热器两侧阀门。

 4.4、自控阀门、控制柜要求：

A、系统各控制逻辑需采用控制技术，使系统做到"用多少，供多少"，最大程度上实现节能；

B、主控制单元采用先进的人机界面，易学，易用，易掌握；

C、系统预留开放式通讯接口，便于与其它系统接驳；

D、系统应由以下设备构成：总控单元（即管理主机NCE）、冷冻水循环泵控制单元、冷却水循环泵控制单元、换热站控制单元、冷却塔控制单元等；各单元控制器均独立设置；

E、模块化系统，易于系统扩容。

F、自控阀门有手动装置、位置反馈信号。

H、冷冻水泵自动状态下采用一拖四电机控制方式（具体控制方式由业主单位、设计单位、电气生产商等确定，江森自控提供控制、反馈点位），备用手动启动回路，如果变频器或自动回路故障，可切换至备用手动回路手动运行。

I、冷却水泵自动状态下采用一拖四电机控制方式（具体控制方式由业主单位、设计单位、电气生产商等确定，江森自控提供控制、反馈点位），备用手动启动回路，如果变频器或自动回路故障，可切换至备用手动回路手动运行。

 J、冷却塔风机自动状态下采用一拖八电机控制方式（具体控制方式由业主单位、设计单位、电气生产商等确定，江森自控提供控制、反馈点位），备用手动启动回路，如果变频器或自动回路故障，可切换至备用手动回路手动运行。

 L、美盛中心酒店电动蝶阀、电动调节阀均应具有手动控制开启功能。美盛中心写字楼的阀门不在此列。

 M、总控单元的界面能实现制冷站全系统设备一键式启停控制。

4.4控制模式

A．自动控制模式

系统须具有一键式启停机功能，所有空调相关机电设备，安全连锁启停，总控单元对各控制单元进行控制，可根据中央空调系统的负荷情况和采集的工艺数据，自动选择空调系统各个环节的优化运行参数，无需人工干预，即可完成整个空调系统的集成优化控制。

B．本地控制模式

就地控制模式是总控单元或通信网络发生故障时的应急运行模式，系统发出报警信号，所有设备均需调整到手动状态，进行人工操作。

4.5 运行参数集成分析与动态优化功能

系统通过先进的信息采集技术和计算机网络技术，将中央空调系统制冷主机、冷冻水循环泵、冷却水循环泵、冷却塔风机、换热站（机组）等各个分离设备的运行信息集成到一个相互关联的、统一和协调的控制平台（即中央控制器）上，使资源得到充分共享，以实现运行信息的集中、高效、便利的使用、控制和管理。

空调系统控制的目的是实现中央空调整体性能的优化，而空调整体性能的优化，需要在满足空调效果和运行安全的前提下使空调系统运行的总能耗最低，为此，需要寻找空调系统各个环节在变负荷工况下的优化运行参数。

空调系统运行参数集成分析与动态优化算法模型，实现整个空调系统运行参数的实时检测、集成分析、动态优化和在线调节，从而使空调系统始终保持高效运行。

4.6状态监视与参数显示功能

办公部分：

■  监测冷水机组的运行状态、故障信号报警、手自动状态，并控制启停；

■  监测冷热水循环泵的运行状态、故障报警、手自动状态，并控制启停；

■  监测冷却水泵的运行状态、故障报警、手自动状态，并控制启停；

■  监测机组冷热冷却水水流开关状态；

■  测量冷热水总管供/回水温度；

■  测量冷热水总管回水流量；

■  通过量度冷热水各区域的总供/回水温度、回水流量、供回水压力，计算出空调系统的冷负荷，调整冷机运行数量；

■  测量冷却水总管供/回水温度，根据冷却水的回水温度启停冷却塔的风扇控制检测；

■  控制冷热水旁通阀的开度，以维持要求的压差；

■  监测冷却塔风机的运行状态、故障报警、手自动状态，并控制启停；

■  监测冷水机组蝶阀的运行状态，并控制启停；

■  根据机组启停情况控制相关水泵及碟阀开关；

■  根据冷却塔运行台数及运行方式控制相关进水碟阀开关；

■  冷机、冷热水泵、冷却水泵运行时间累积，定时维护；

■  对冬夏转换阀门进行开关控制。

酒店部分：

■  监测冷水机组的运行状态、故障信号报警、手自动状态，并控制启停；

■  监测冷冻水循环泵的运行状态、故障报警、手自动状态，控制启停，并根据供回水总管压差对水泵进行变频控制；

■  监测冷却水泵的运行状态、故障报警、手自动状态，并控制启停；

■  监测热水循环泵的运行状态、故障报警、手自动状态，控制启停，并根据供回水总管压力对水泵进行变频控制；

■  测量热水总管供/回水温度；

■  监测机组冷冻冷却水水流开关状态；

■  测量冷热水总管供/回水温度；

■  测量冷冻水总管回水流量；

■  通过量度冷冻水各区域的总供/回水温度、回水流量、供回水压力，计算出空调系统的冷负荷，调整冷机运行数量；

■  测量冷却水总管供/回水温度，根据冷却水的回水温度启停冷却塔的风扇控制检测；

■  控制冷热水旁通阀的开度，以维持要求的压差；

■  监测冷却塔风机的运行状态、故障报警、手自动状态，并控制启停；

■  监测冷水机组蝶阀的运行状态，并控制启停；

■  根据机组启停情况控制相关水泵及碟阀开关；

■  根据冷却塔运行台数及运行方式控制相关进水碟阀开关；

■  冷热机、冷热水泵、冷却水泵运行时间累积；

■  对冬夏转换阀门进行开关控制。
